Cuando montamos un PC solemos prestar muchísima atención al procesador, la tarjeta gráfica, la memoria RAM o la fuente de alimentación. Sin embargo, hay un componente mucho más sencillo que puede marcar una diferencia importante en las temperaturas del equipo: los ventiladores de la caja.
Y no basta con poner muchos ventiladores.
Si los colocamos mal, podemos acabar creando turbulencias, zonas de aire caliente o incluso hacer que unos ventiladores trabajen en contra de otros.
Por eso, en este artículo vamos a explicar de una manera sencilla cómo debemos colocar los ventiladores de una caja de PC, cómo funciona el flujo de aire, qué significa entrada y salida de aire y cuándo tiene sentido utilizar ventiladores Reverse.
No hace falta ser un experto en refrigeración. Con entender unas cuantas ideas básicas podremos montar un sistema de ventilación mucho más lógico y eficiente.
La idea básica: meter aire fresco y sacar aire caliente
El objetivo de los ventiladores de la caja es bastante sencillo:
introducir aire fresco desde el exterior y expulsar el aire caliente generado por los componentes.
Dentro de nuestro ordenador tenemos diferentes componentes generando calor continuamente:
- El procesador.
- La tarjeta gráfica.
- Los VRM de la placa base.
- Los SSD.
- La memoria RAM.
- La fuente de alimentación.
Si ese calor no se elimina correctamente, el aire caliente se queda dentro de la caja y los sistemas de refrigeración tienen que trabajar con aire cada vez más caliente.
Por eso buscamos crear un flujo más o menos continuo:
aire fresco entra → pasa por los componentes → aire caliente sale.

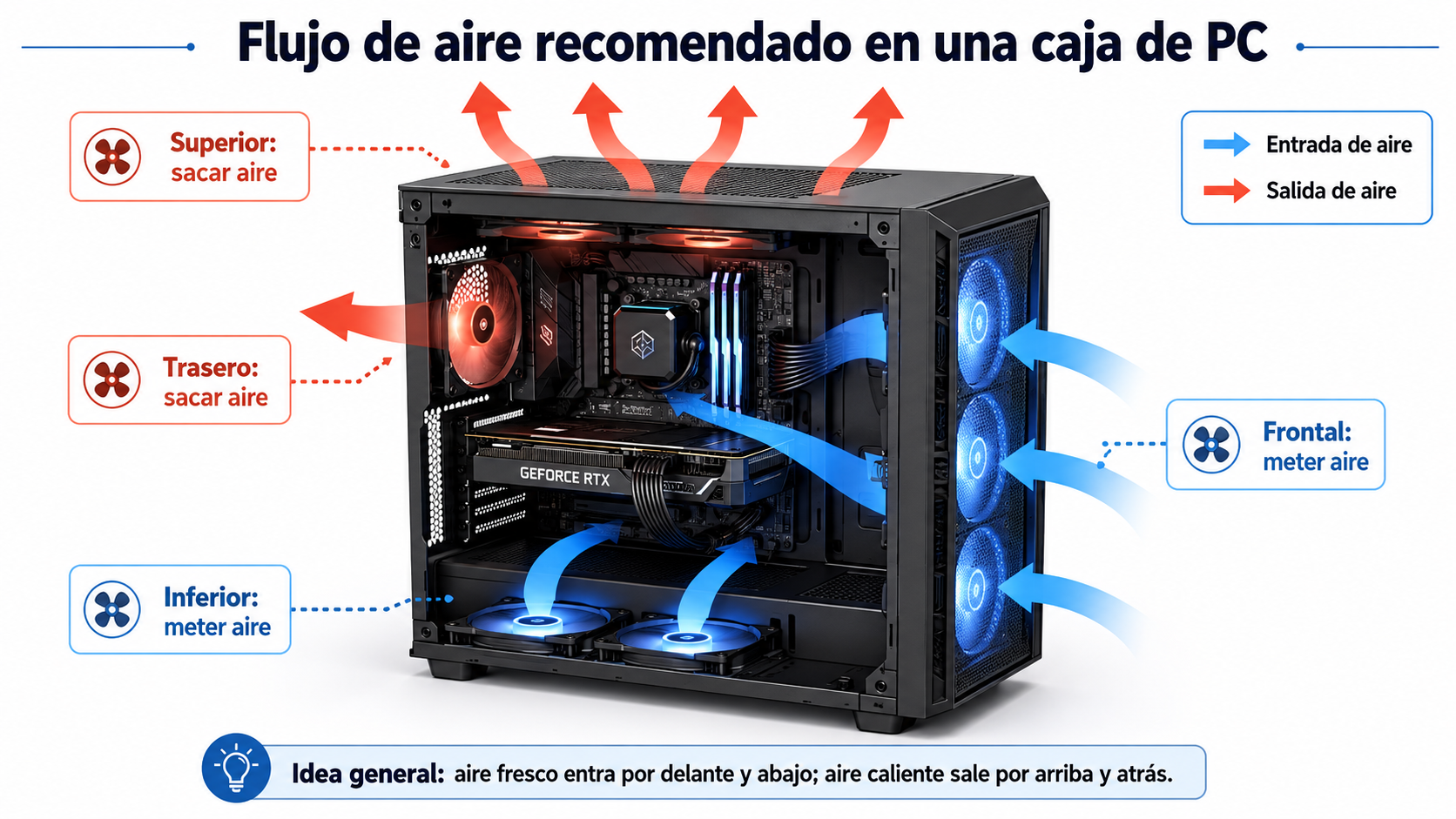

¿Dónde debería entrar y salir el aire?
En una configuración tradicional de PC, una de las distribuciones más habituales y fáciles de entender es:
- Frontal: entrada de aire.
- Inferior: entrada de aire.
- Trasero: salida de aire.
- Superior: salida de aire.
De esta manera conseguimos que el aire fresco entre principalmente desde la zona frontal e inferior, atraviese la zona donde están la tarjeta gráfica y el procesador, y finalmente salga por detrás y por arriba.
Visualmente, podríamos resumirlo así:
FRONTAL / INFERIOR → INTERIOR DEL PC → TRASERO / SUPERIOR
¿Por qué normalmente metemos aire por delante?
La mayoría de cajas están diseñadas precisamente para que el frontal sea uno de los principales puntos de entrada.
En muchas cajas encontramos:
- Panel frontal perforado o de rejilla.
- Filtros antipolvo.
- Espacio para dos o tres ventiladores.
- Canales de entrada de aire.
Los ventiladores frontales introducen aire relativamente fresco directamente hacia el interior del equipo.
Ese aire suele llegar primero a la zona de la tarjeta gráfica y posteriormente continúa hacia la parte superior y trasera.
Por eso, en una caja convencional, los ventiladores frontales normalmente deberían configurarse como entrada de aire.
¿Y los ventiladores inferiores?
Cada vez encontramos más cajas que permiten instalar ventiladores en la parte inferior.
Esto es especialmente habitual en cajas panorámicas o de tipo fish tank, donde la tarjeta gráfica queda muy visible a través del cristal.
En estos casos, los ventiladores inferiores suelen funcionar muy bien como entrada de aire.
La explicación es sencilla:
el aire fresco entra directamente desde abajo y llega prácticamente de forma directa a los ventiladores de la tarjeta gráfica.
Esto puede ser especialmente interesante en equipos gaming con gráficas de alto consumo.
Los ventiladores superiores normalmente deben sacar aire
En la mayoría de configuraciones, los ventiladores de la parte superior se utilizan como salida.
Es decir:
cogen aire del interior del PC y lo expulsan hacia fuera.
Esto encaja muy bien con el flujo que buscamos crear desde la parte frontal e inferior hacia la parte trasera y superior.
Además, aunque el movimiento del aire dentro de una caja depende muchísimo más de los ventiladores que de la convección natural, el aire caliente tiende a ascender, por lo que utilizar la parte superior como salida resulta bastante lógico.
El ventilador trasero: casi siempre como salida
El clásico ventilador situado detrás del disipador del procesador suele configurarse como extracción.
Su función es recoger el aire caliente de la zona de la CPU y expulsarlo directamente por la parte posterior.
Si tenemos un disipador de torre, normalmente nos interesa que ambos trabajen en la misma dirección:
frontal → disipador CPU → ventilador trasero → exterior
De esta manera conseguimos un recorrido bastante limpio.
¿Cómo sé hacia dónde mueve el aire un ventilador?
Esta es una de las dudas más habituales al montar un ordenador.
En un ventilador tradicional, por norma general:
el aire entra por la cara más limpia o abierta y sale por la cara donde vemos los soportes que sujetan el motor.
Dicho de otra manera:
- La cara sin soportes suele ser la entrada.
- La cara con las barras que sujetan el motor suele ser la salida.
Además, muchos ventiladores incluyen pequeñas flechas grabadas en el lateral indicando:
- El sentido de giro.
- La dirección del flujo de aire.
Si tenemos dudas, esas flechas son la referencia más segura.
Entonces, ¿qué es un ventilador Reverse?
Aquí es donde aparece uno de los conceptos que más confusión genera actualmente: los ventiladores Reverse.
Un ventilador Reverse no es simplemente un ventilador normal colocado del revés.
Está diseñado con una geometría de aspas diferente para conseguir que el aire circule en sentido contrario manteniendo la cara estética del ventilador visible.
¿Y para qué sirve esto?
Principalmente para mejorar la estética del montaje.

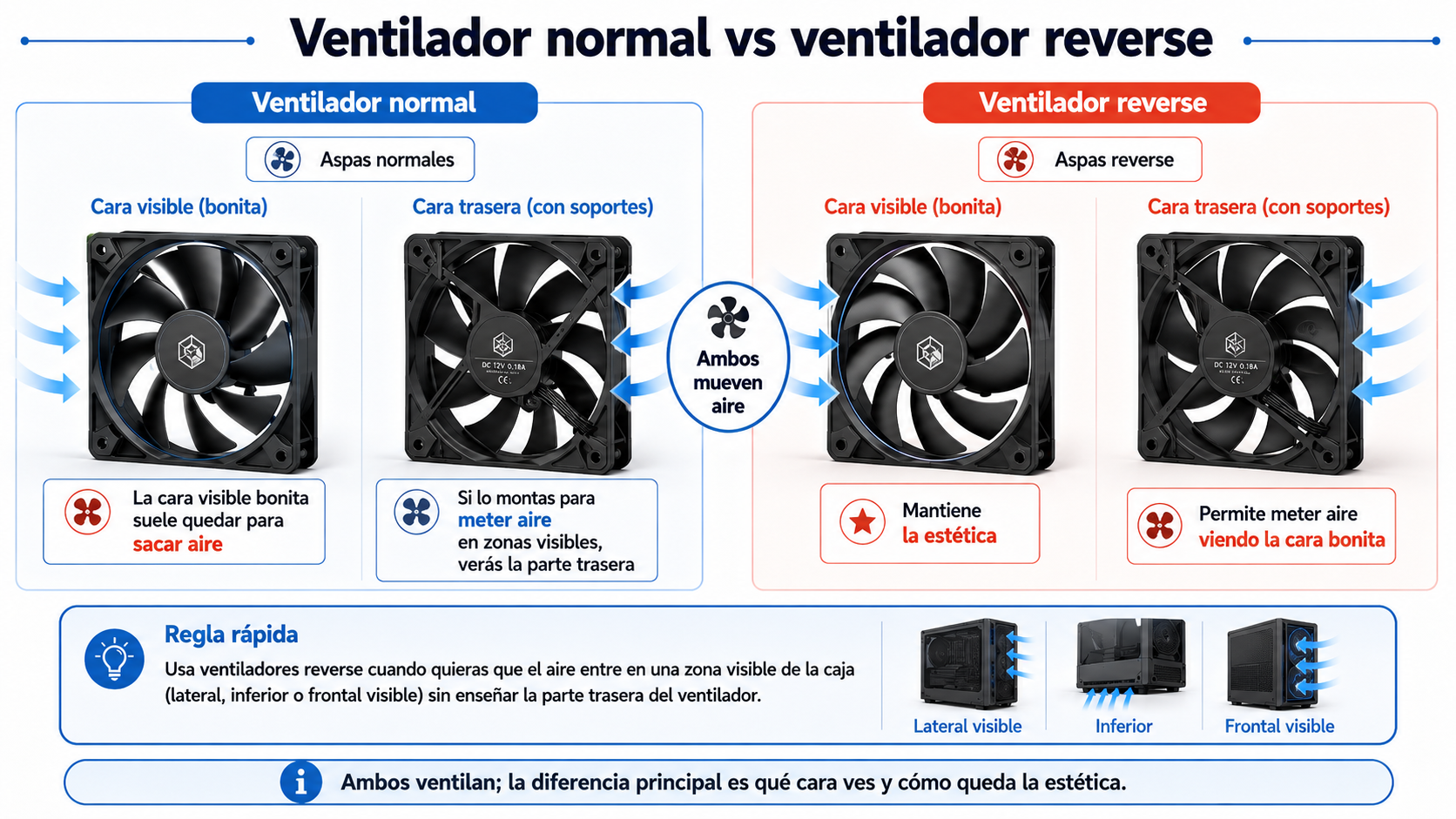

Ventilador normal vs ventilador Reverse
Imaginemos que tenemos una caja panorámica con tres ventiladores laterales completamente visibles desde el cristal.
Queremos que esos ventiladores metan aire hacia dentro.
Si utilizamos ventiladores normales, puede ocurrir que para conseguir que funcionen como entrada tengamos que colocar hacia nosotros la parte trasera del ventilador.
Esa parte normalmente muestra:
- Los soportes del motor.
- La etiqueta trasera.
- Parte del cableado.
Funcionalmente no hay ningún problema.
Pero estéticamente puede quedar peor.
Los ventiladores Reverse solucionan precisamente esto: permiten utilizar ese ventilador como entrada de aire mientras seguimos viendo su cara más estética.
Importante: un ventilador Reverse no significa necesariamente mejor refrigeración
Esto es importante dejarlo claro.
El hecho de que un ventilador sea Reverse no significa automáticamente que vaya a refrigerar mejor.
Su principal razón de existir es permitirnos conseguir determinadas direcciones de flujo manteniendo una estética concreta.
El rendimiento real dependerá de cada modelo:
- Caudal de aire.
- Presión estática.
- Velocidad máxima.
- Diseño de las aspas.
- Nivel de ruido.
Por lo tanto, no debemos pensar:
“Reverse = mejor ventilador”.
Lo correcto sería pensar:
“Reverse = misma idea de ventilación, pero diseñada para mostrar la cara bonita cuando necesitamos invertir el flujo.”

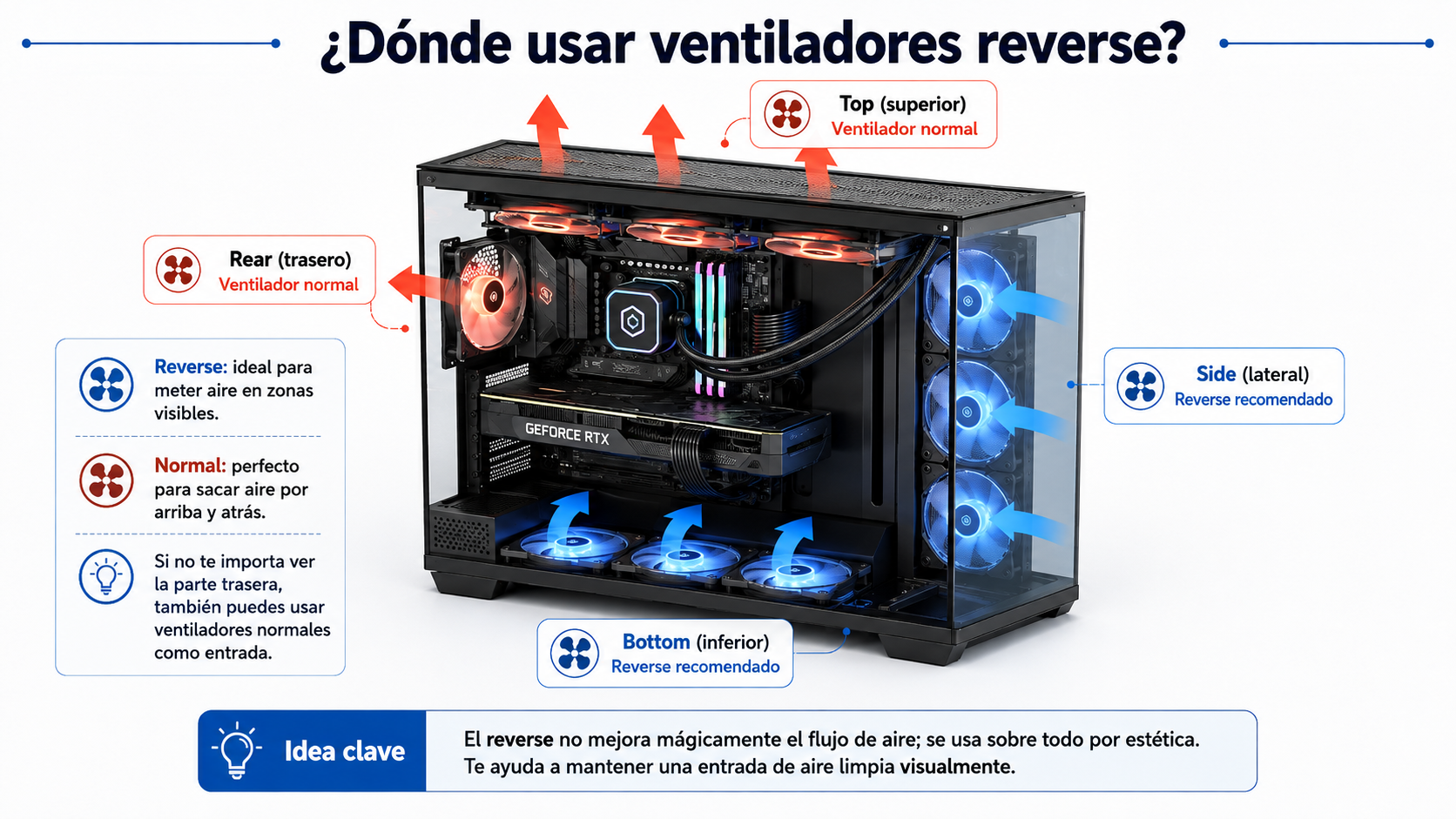

¿Dónde tiene sentido utilizar ventiladores Reverse?
Los ventiladores Reverse tienen especialmente sentido en aquellas posiciones donde necesitamos meter aire y, al mismo tiempo, el ventilador queda completamente visible.
Por ejemplo:
Ventiladores laterales
Son probablemente el caso más habitual en cajas panorámicas.
Si los ventiladores laterales deben introducir aire, unos ventiladores Reverse permiten mantener la parte estética orientada hacia el interior del PC.
Ventiladores inferiores
En cajas con cristal lateral completo, los ventiladores inferiores también suelen ser muy visibles.
Como normalmente queremos que introduzcan aire hacia la tarjeta gráfica, los modelos Reverse pueden quedar mucho más limpios visualmente.
Frontal visible
Algunas cajas utilizan frontal de cristal o diseños donde podemos ver claramente los ventiladores desde dentro.
Si queremos utilizarlos como entrada, también podemos recurrir a modelos Reverse para mantener la estética.
¿Dónde suelen utilizarse ventiladores normales?
En las posiciones de extracción normalmente no necesitamos complicarnos demasiado.
Por eso podemos utilizar ventiladores normales en:
- Parte superior: para sacar aire.
- Parte trasera: para sacar aire.
En estas posiciones, la cara estética suele quedar orientada hacia el interior de la caja de forma natural.
Una configuración muy habitual en una caja panorámica
Imaginemos una caja moderna con:
- 3 ventiladores laterales.
- 3 ventiladores inferiores.
- 3 ventiladores superiores.
- 1 ventilador trasero.
Una configuración lógica podría ser:
- 3 laterales Reverse: entrada.
- 3 inferiores Reverse: entrada.
- 3 superiores normales: salida.
- 1 trasero normal: salida.
El resultado sería:
6 ventiladores metiendo aire + 4 ventiladores sacando aire.
Esto puede generar una ligera presión positiva dentro de la caja, algo que en muchos montajes resulta interesante.
¿Qué es la presión positiva y la presión negativa?
Cuando hablamos de presión en una caja de PC no estamos hablando de una presión enorme, sino de la relación entre el aire que introducimos y el aire que expulsamos.
Presión positiva
Tenemos más aire entrando que saliendo.
Por ejemplo:
6 ventiladores de entrada + 4 de salida.
En estos casos, parte del aire sobrante intenta salir por las diferentes rendijas de la caja.
Esto puede ayudar a controlar el polvo si las principales entradas disponen de filtros.
Presión negativa
Tenemos más capacidad de extracción que de entrada.
El sistema intenta compensarlo introduciendo aire por cualquier abertura disponible.
Eso puede hacer que entre polvo por zonas que no tienen filtro.
Presión equilibrada
La cantidad de aire que entra y sale es aproximadamente similar.
En la práctica, conseguir un equilibrio matemáticamente perfecto no es necesario.
De hecho, dos ventiladores iguales pueden mover cantidades de aire diferentes dependiendo de:
- Las revoluciones.
- El filtro antipolvo.
- La rejilla.
- El radiador.
- Las restricciones de la caja.
No hay que contar simplemente el número de ventiladores
Un error bastante habitual es pensar:
“Tengo tres ventiladores metiendo aire y tres sacando, por lo tanto tengo exactamente el mismo flujo.”
No necesariamente.
Imaginemos que los tres ventiladores de entrada funcionan a 1.200 RPM y los tres de salida a 2.000 RPM.
Evidentemente, la situación ya no está tan equilibrada.
Además, un ventilador que tiene delante un filtro de polvo o un radiador suele encontrar mayor resistencia.
Por eso debemos pensar en el sistema completo y no únicamente en cuántos ventiladores tenemos.
¿Más ventiladores significa siempre mejores temperaturas?
Tampoco.
Llegará un momento en el que añadir más ventiladores aportará una mejora muy pequeña.
Por ejemplo, pasar de una caja prácticamente sin ventilación a:
- 2 o 3 ventiladores frontales.
- 1 ventilador trasero.
puede producir una mejora importante.
Pero pasar de 9 ventiladores a 12 ventiladores no necesariamente va a transformar las temperaturas.
Muchas veces es más importante tener:
- Un recorrido de aire bien diseñado.
- Ventiladores correctamente orientados.
- Una caja con buenas entradas de aire.
- Curvas de ventilación correctamente configuradas.
Evita que los ventiladores trabajen unos contra otros
Uno de los peores escenarios consiste en montar ventiladores que intentan mover el aire en direcciones contradictorias.
Por ejemplo:
- Ventiladores frontales intentando meter aire.
- Ventiladores laterales muy próximos intentando sacarlo inmediatamente.
- Ventiladores superiores introduciendo aire hacia abajo.
- Ventilador trasero sacándolo hacia atrás.
Podemos crear corrientes internas poco útiles y zonas de turbulencia.
No significa que el ordenador vaya a sobrecalentarse automáticamente, pero normalmente será mucho más lógico crear un recorrido general en una sola dirección.
¿Y si tengo una refrigeración líquida?
Aquí entran en juego más variables.
Un radiador puede colocarse normalmente en diferentes zonas de la caja:
- Frontal.
- Lateral.
- Superior.
Dependiendo de dónde instalemos el radiador podemos decidir que sus ventiladores funcionen como entrada o salida.
En términos generales:
Radiador superior
Es muy habitual configurarlo como salida de aire.
El aire caliente del interior atraviesa el radiador y sale hacia arriba.
Radiador frontal o lateral
Podemos configurarlo como entrada para que el radiador reciba aire fresco directamente del exterior.
Esto puede beneficiar a la temperatura del líquido y del procesador, aunque parte de ese calor terminará entrando dentro de la caja.
No existe una configuración perfecta para todos los equipos: dependerá del diseño de la caja y de qué componente queramos priorizar.
¿Cómo configuraríamos un PC gaming convencional?
Para una caja tradicional con frontal mallado podemos empezar con algo tan sencillo como:
- 2 o 3 ventiladores frontales: entrada.
- 1 ventilador trasero: salida.
- 1 o 2 ventiladores superiores: salida.
Esto ya crea un flujo bastante lógico:
aire fresco por delante → GPU y CPU → aire caliente por detrás y arriba.
¿Cómo configuraríamos una caja panorámica?
En las cajas tipo fish tank podemos encontrarnos con una distribución diferente.
Por ejemplo:
- Lateral: entrada.
- Inferior: entrada.
- Superior: salida.
- Trasero: salida.
Y aquí es precisamente donde los ventiladores Reverse resultan especialmente interesantes.
Podemos utilizarlos en la zona lateral e inferior para introducir aire sin tener que enseñar la parte trasera de los ventiladores.
Resumen rápido: qué ventilador usar en cada posición
| Posición | Flujo recomendado | Tipo habitual |
|---|---|---|
| Frontal | Entrada | Normal o Reverse según estética |
| Lateral | Entrada | Reverse si queda visible |
| Inferior | Entrada | Reverse si queda visible |
| Superior | Salida | Normal |
| Trasero | Salida | Normal |
Preguntas frecuentes sobre el flujo de aire de una caja de PC
¿Los ventiladores delanteros deben meter o sacar aire?
En la mayoría de cajas tradicionales, los ventiladores frontales se utilizan como entrada para introducir aire fresco hacia la tarjeta gráfica, el procesador y el resto de componentes.
¿Los ventiladores superiores deben sacar aire?
Normalmente sí. Utilizar la zona superior como extracción ayuda a mantener un flujo desde la parte frontal e inferior hacia arriba y hacia atrás.
¿Los ventiladores inferiores deben meter aire?
Habitualmente sí, especialmente cuando están colocados debajo de la tarjeta gráfica. De esta forma pueden aportar aire fresco directamente a la GPU.
¿Qué diferencia hay entre un ventilador normal y uno Reverse?
La principal diferencia es la orientación del diseño de las aspas y, por lo tanto, la dirección en la que puede mover el aire manteniendo visible una determinada cara del ventilador.
Los modelos Reverse se utilizan sobre todo para conseguir entrada de aire en posiciones visibles sin mostrar la parte trasera del ventilador.
¿Los ventiladores Reverse refrigeran mejor?
No necesariamente. Reverse no significa más rendimiento. El caudal, la presión estática y el ruido dependen del modelo concreto.
¿Es mejor tener más ventiladores metiendo aire que sacando?
Una ligera presión positiva puede resultar interesante para reducir la entrada de polvo por zonas sin filtro, pero lo importante es mantener un recorrido de aire coherente.
¿Cuántos ventiladores necesita un PC gaming?
No existe un número exacto para todos los equipos. En muchas cajas, tres ventiladores frontales de entrada y uno trasero de salida ya ofrecen una base muy buena. A partir de ahí podemos añadir ventiladores superiores o inferiores dependiendo del hardware y del diseño de la caja.
Conclusión: piensa primero en el recorrido del aire
Cuando montamos los ventiladores de un PC, lo más importante no es llenar absolutamente todos los huecos disponibles.
Lo realmente importante es pensar:
¿por dónde entra el aire fresco y por dónde quiero que salga el aire caliente?
En una configuración convencional, podemos utilizar una regla muy sencilla:
delante y abajo meten aire; detrás y arriba lo sacan.
Y si tenemos una caja panorámica donde los ventiladores de entrada son muy visibles, los modelos Reverse nos permiten mantener exactamente ese mismo flujo de aire pero con una estética mucho más limpia.
No son mágicos, no refrigeran mejor simplemente por ser Reverse y no sustituyen a una buena planificación del flujo.
Pero utilizados correctamente son una solución muy práctica para combinar buena refrigeración y un montaje visualmente más atractivo.
